Relay Output คืออะไร? วิธีต่อ Relay จากเครื่องสแกนใบหน้าไปยังกริ่งโรงงานอย่างถูกต้อง
Relay Output คืออะไร
Relay Output คือวงจรสวิตช์ไฟฟ้าที่ติดตั้งอยู่ภายในเครื่องสแกนใบหน้า เครื่องสแกนลายนิ้วมือ และระบบควบคุมประตู เพื่อใช้สั่งงานอุปกรณ์ภายนอก เช่น กริ่งโรงงาน ไซเรน กลอนไฟฟ้า ไฟสัญญาณ หรือระบบแจ้งเตือนต่าง ๆ
Relay ไม่ได้จ่ายไฟออกโดยตรง แต่ทำหน้าที่เป็น "หน้าสัมผัส" สำหรับเปิดหรือปิดวงจรไฟฟ้าตามเงื่อนไขที่กำหนด เช่น เมื่อถึงเวลาเข้างาน เมื่อพนักงานสแกนสำเร็จ หรือเมื่อถึงเวลาที่ตั้งไว้ในระบบ Bell Schedule
จุดเด่นของ Relay Output คือสามารถนำไปประยุกต์ใช้งานร่วมกับอุปกรณ์หลากหลายชนิด และช่วยให้ระบบทำงานอัตโนมัติ ลดการใช้แรงงานคน และเพิ่มความแม่นยำในการควบคุมอุปกรณ์
Relay Output ทำงานอย่างไร
เมื่อเครื่องสแกนใบหน้าได้รับคำสั่ง เช่น
- ถึงเวลาเริ่มงาน
- ถึงเวลาพักกลางวัน
- พนักงานสแกนผ่าน
- ประตูได้รับอนุญาตให้เปิด
Relay จะเปลี่ยนสถานะหน้าสัมผัส ส่งผลให้กริ่งหรืออุปกรณ์ที่เชื่อมต่อทำงานตามเวลาที่กำหนด
หลักการนี้เหมือนกับการกดสวิตช์ไฟ แต่เปลี่ยนจากการใช้คนกด มาเป็นการควบคุมผ่านระบบอัตโนมัติ
ความหมายของ COM, NO และ NC
Relay ส่วนใหญ่จะมีขั้วต่อหลัก 3 ขั้ว
COM (Common)
เป็นขั้วกลางของ Relay ใช้เป็นจุดเชื่อมต่อหลักของวงจร
NO (Normally Open)
หน้าสัมผัสเปิดตามปกติ เมื่อ Relay ทำงาน วงจรจะเชื่อมต่อ ทำให้กริ่งหรืออุปกรณ์เริ่มทำงาน
เหมาะสำหรับกริ่งโรงงานส่วนใหญ่
NC (Normally Closed)
หน้าสัมผัสปิดตามปกติ เมื่อ Relay ทำงาน วงจรจะตัดออก
นิยมใช้กับระบบแจ้งเตือนหรือระบบความปลอดภัยบางประเภท

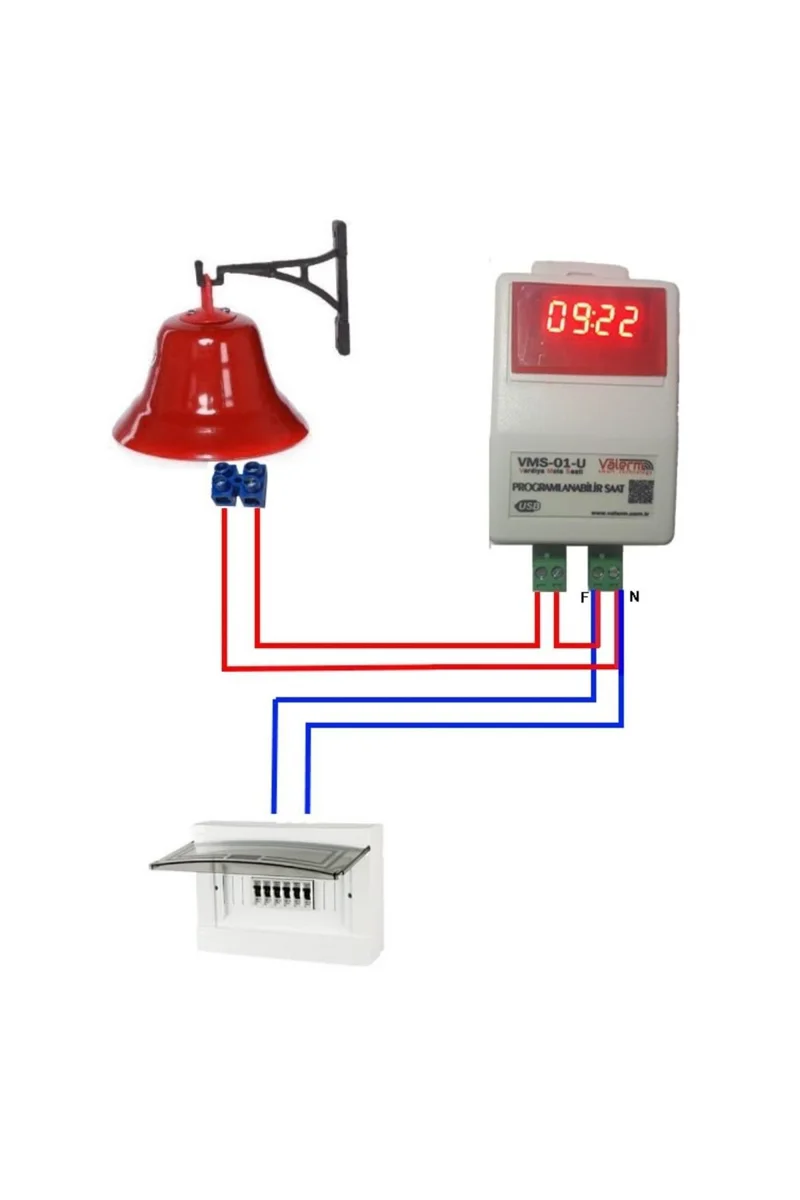

ตัวอย่างการต่อ Relay เข้ากริ่งโรงงาน
ตัวอย่างทั่วไป
- ต่อสายไฟเข้าขั้ว COM
- ต่อสายออกจาก NO ไปยัง Bell Controller หรือกริ่ง
- จ่ายไฟให้กริ่งตามแรงดันที่กำหนด เช่น 24VDC หรือ 220VAC
- ตั้งค่าเวลาการทำงานผ่านโปรแกรม
- ทดสอบการทำงานก่อนใช้งานจริง
การเลือกใช้แรงดันไฟฟ้าควรเป็นไปตามคู่มือของกริ่งและอุปกรณ์ควบคุม เพื่อป้องกันความเสียหายของระบบ
Relay Output ใช้กับอุปกรณ์อะไรได้บ้าง
- กริ่งโรงงาน
- ไซเรน
- ไฟสัญญาณ Tower Light
- Magnetic Lock
- Electric Strike
- ประตูอัตโนมัติ
- ระบบ Access Control
- ระบบแจ้งเตือนฉุกเฉิน
- PLC
- Bell Controller
ข้อดีของ Relay Output
- ทำงานอัตโนมัติ
- ลดการเดินไปเปิดหรือปิดสวิตช์
- เชื่อมต่ออุปกรณ์ได้หลายประเภท
- รองรับการขยายระบบในอนาคต
- ใช้งานร่วมกับระบบ Time Attendance ได้
- ลดข้อผิดพลาดจากการควบคุมด้วยคน
ข้อควรระวังในการต่อ Relay
- ตรวจสอบแรงดันไฟก่อนเชื่อมต่อ
- เลือกขนาดสายไฟให้เหมาะสม
- ไม่ควรต่อโหลดเกินค่าที่ Relay รองรับ
- ใช้อุปกรณ์ป้องกันไฟกระชากเมื่อจำเป็น
- ติดตั้งโดยช่างผู้มีความรู้ด้านไฟฟ้า
- ทดสอบระบบทุกครั้งก่อนใช้งานจริง
ปัญหาที่พบบ่อย
กริ่งไม่ดัง
สาเหตุที่พบได้บ่อย ได้แก่ ต่อสายผิดขั้ว Relay ไม่มีการตั้งเวลา หรือกริ่งไม่ได้รับไฟเลี้ยง
Relay ทำงานแต่กริ่งไม่ทำงาน
ควรตรวจสอบแรงดันไฟ แหล่งจ่ายไฟ ฟิวส์ และสายไฟที่เชื่อมต่อ
กริ่งดังตลอดเวลา
มักเกิดจากการเลือกใช้ขั้ว NC แทน NO หรือการตั้งค่า Relay ไม่ถูกต้อง
ตารางเปรียบเทียบ
| รายการ | Relay Output |
|---|---|
| ใช้ควบคุมกริ่ง | ✔ |
| ใช้เปิดประตู | ✔ |
| ใช้ควบคุมไซเรน | ✔ |
| ใช้ร่วมกับ PLC | ✔ |
| ใช้ร่วมกับ Bell Controller | ✔ |
| รองรับระบบอัตโนมัติ | ✔ |
สรุป
Relay Output เป็นองค์ประกอบสำคัญของระบบเครื่องสแกนใบหน้าและระบบควบคุมการเข้าออก ช่วยให้สามารถควบคุมกริ่งโรงงาน ประตูไฟฟ้า ไฟสัญญาณ และอุปกรณ์อื่น ๆ ได้อย่างอัตโนมัติ หากออกแบบและติดตั้งอย่างถูกต้อง ระบบจะทำงานได้อย่างแม่นยำ ปลอดภัย และรองรับการขยายในอนาคต เหมาะสำหรับโรงงาน คลังสินค้า โรงเรียน และองค์กรทุกขนาด
FAQ
Relay Output คืออะไร?
คือหน้าสัมผัสสำหรับควบคุมอุปกรณ์ไฟฟ้าภายนอก เช่น กริ่งโรงงาน กลอนไฟฟ้า หรือไซเรน โดยไม่จ่ายไฟออกโดยตรง
NO กับ NC ต่างกันอย่างไร?
NO จะปิดวงจรเมื่อ Relay ทำงาน ส่วน NC จะเปิดวงจรเมื่อ Relay ทำงาน
Relay ต่อกริ่ง 220V ได้หรือไม่?
ได้ หากค่ากระแสและแรงดันของ Relay รองรับ และต่อผ่านวงจรที่ถูกต้อง
Relay ใช้กับ Bell Controller ได้หรือไม่?
ได้ และเป็นรูปแบบที่นิยมในโรงงานอุตสาหกรรม
ควรใช้ช่างติดตั้งหรือไม่?
ควรให้ช่างไฟฟ้าหรือผู้เชี่ยวชาญเป็นผู้ติดตั้ง เพื่อความปลอดภัยและการทำงานที่ถูกต้อง
